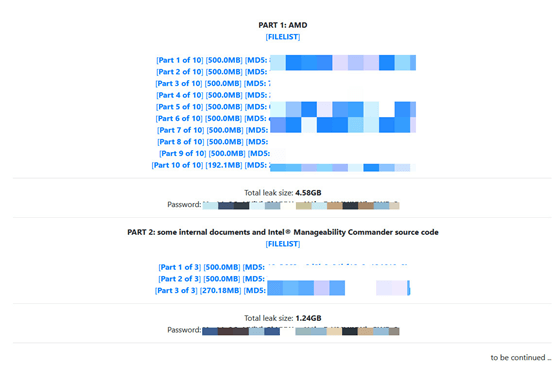

前段时间技嘉遭到黑客攻击的事大家应该也听说了吧，大量重要文件被窃取，包括 Intel 和 AMD 的下一代处理器的重要机密文件，并以此勒索技嘉。结果似乎并没有谈拢，勒索组织小暴脾气忍不了啊，就放了一部分机密文件出来。
这部分机密文件包含了大量 AMD 下一代处理器 和 AM5 主板设计的重要信息，其中有一个非常重磅的信息：Zen 4 全线集成 GPU 。

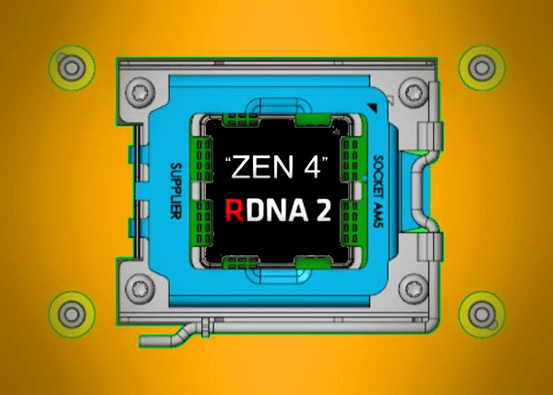

这下 Zen 4 + RDNA 2 的无敌组合没跑了。
CPU 带核显对很多人来说还是有用的，方便没有显卡临时使用应急，也可以为那些写写文档、刷刷网页、看看爱奇艺的用户节约钱。
如果核显性能能再强一点那就更好了，特别是在这个显卡市场魔幻的时期。

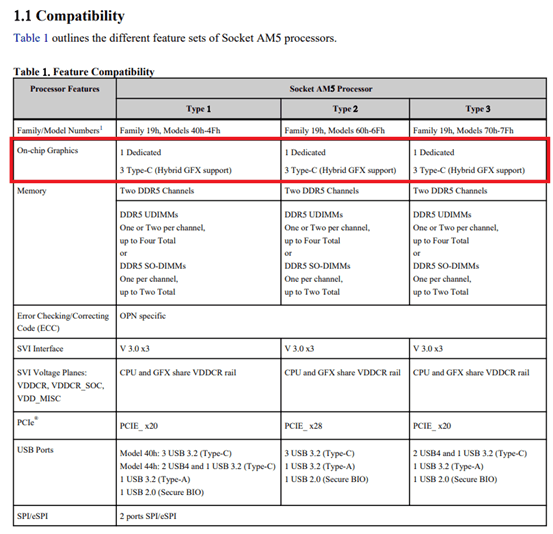

文件中 On-chipGraphics 这一项中，三种类型的 AM5 处理器均带有集成在CPU 芯片上的显卡。但 AMD 同样将参照 Intel 的做法，在「某些型号上不支持」，也就是像 Intel 带 F 的处理器那样屏蔽掉核显。
用户可以根据自身需求和预算选购是否带核显的 CPU ，AMD 算是学了 Intel 为数不多被用户称赞的地方。
而结合之前泄露的路线图，下一代核显为 RDNA2 架构的 Navi2 核心，相比 APU 上用了好多年的 GCN 架构的 Vega 核心，应该会有不小的提升。
如果你对 Vega 核显性能没有概念，前面写过一篇 5700G 的测评：这一代 5700G 的 Vega 8 核显已经堪比 GTX 750Ti 了，下一代是不是甚至可以取代低端独显？
礼貌独显：你吗。
这个消息除了意味着多出一块性能还不错的亮机游戏显卡外，还隐藏着一个更值得激动的信息，让我给大家扒一扒。可能有朋友不清楚，先做一点小科普：与 Intel 大部分 CPU 都配备核显不同， AMD 的锐龙处理器并不是「标配」核显。
普通 CPU 如：R7 5800X、R5 3600…都是不带有核显的，只有 4750G、5700G、速龙 200GE 这些带有 G 后缀的才集成了核显。并且， APU 与 CPU 也有很大的差异，在 L3 缓存、独显 PCIE 方面都拖了后腿，但在内存 IMC 方面却领先锐龙 CPU 一大截。
现在，可以鱼与熊掌兼得了。
并且，下一代锐龙 CPU 要上核显，意味着落后的 I/O Die 终于要换了！

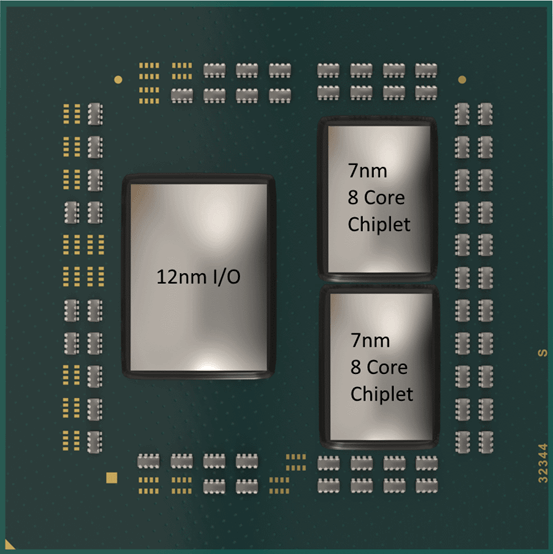

AMD 锐龙 CPU 为分 Die 设计，7NM 工艺的 Zen 3 CPU 的 I/O Die 部分居然还使用着 12 NM 工艺，相比于 Zen 2 只做了一点点升级，本质上还是一个东西。这也是为什么 FCLK 还和 Zen 2 一样保持 1900 MHz 的原因。
与 Intel 内存一比，AMD 这边确实要差多了。

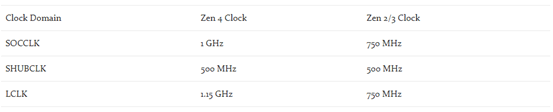

下一代 GPU 将塞到 I/O Die 中，I/O Die 也终于要大更新了，喜大普奔。
除了上述以外，目前还可以确定的以下信息（不排除后期变动）：
◆ AM5 全线 DDR5 （移动端LPDDR 5）；◆ 桌面锐龙 CPU 拥有28条 PCIE 通道数，其他两类为20条，PCIE 4.0；

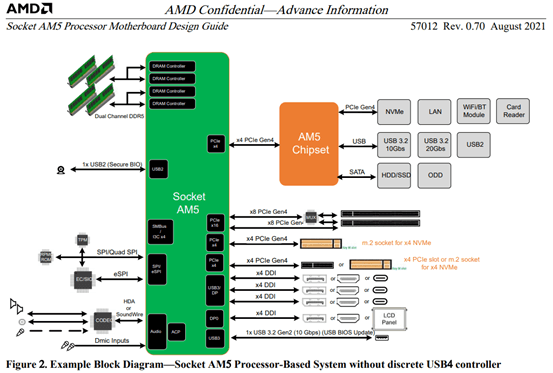

以下为桌面 Zen 4 CPU 的主板设计图，感兴趣可以看下。
现在了解到，Zen 4 大概上市时间为 2022 年下半年，意味着AMD 还有比较长的时间调整，或许还有变动的地方。而 Intel 方面，12代酷睿发布在即，你又是否期待呢？
