雷电 5 协议遭泄露,这些技术可能会用到雷电5上

前段时间买了一台电脑,电脑上的几个外部接口引起了注意,不禁想问,接口这么多,这些接口是干什么用的?这些接口有什么功能啊?



熟悉计算机的朋友可能就知道,原来这些电脑外部接口主要分为:显示接口、音频接口、数据传输接口、网络接口、电源接口、外接设备接口。



相信大多数电脑用户即使没用过,但是也应该听说过“Thunderbolt接口”。



那什么是Thunderbolt接口呢?


Thunderbolt接口

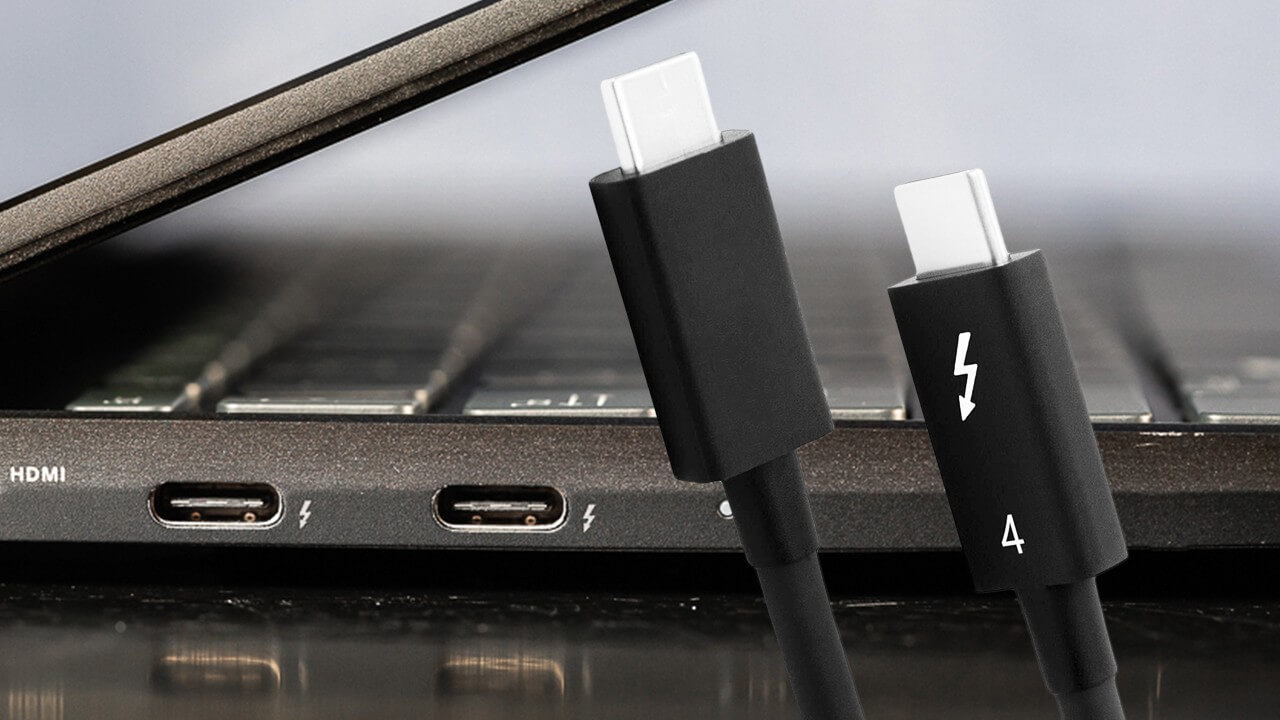

Thunderbolt接口中文名叫“雷雳“接口,一般俗称雷电接口。



雷电接口是英特尔和苹果联合开发并于2011年推出的一种电脑接口,它能把数据、视频、音频和电力的传输集合到一个单独的接口上。



而ThunderBolt 是一种计算机协议,可以理解为一个电脑里的传输技术,但不是接口。

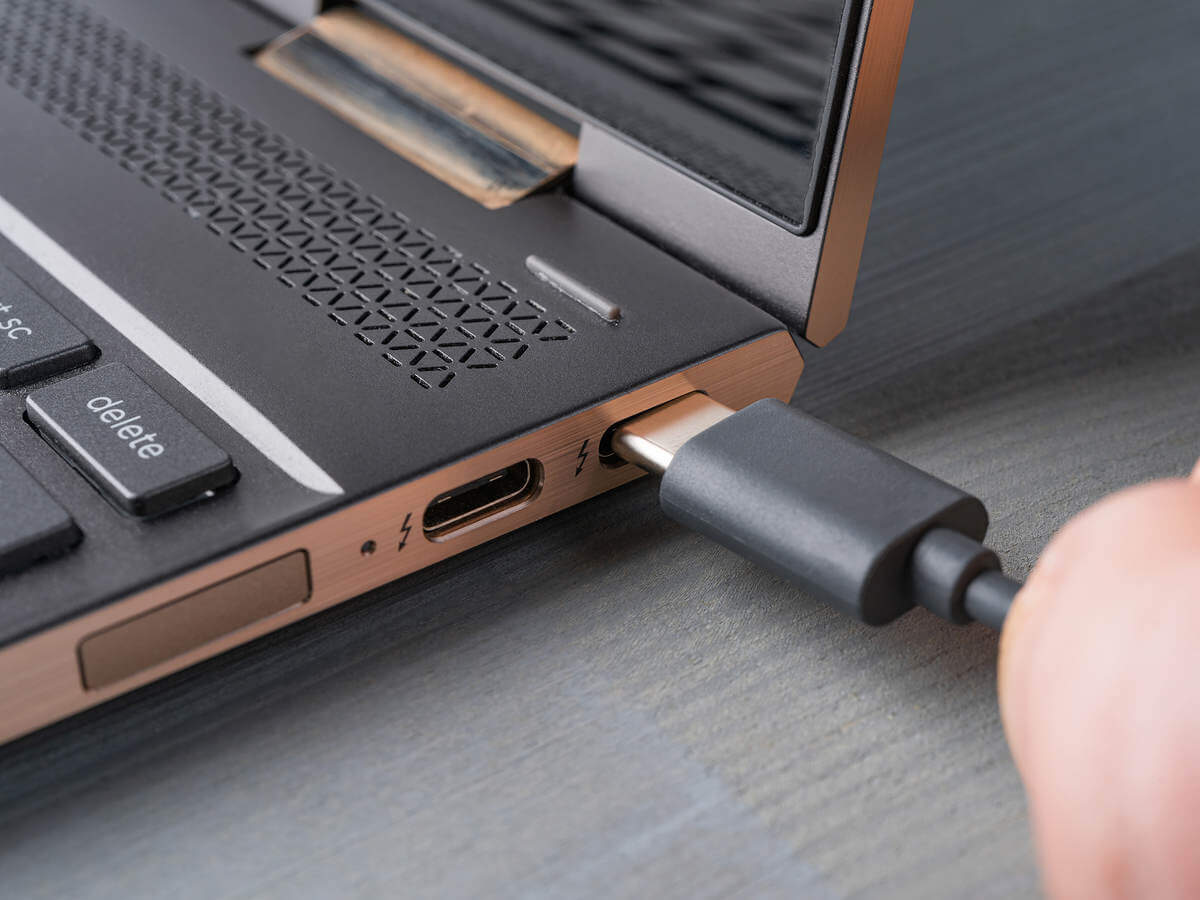

目前主要运用于轻薄笔记本和苹果MacBook,一般在机身上只留下了一个Thunderbolt的USB Type C接口。


80G PHY 技术


就在前不久,英特尔某高管就在推特上面发布了几张在以色列研发中心拍摄的照片,该照片泄露了雷电 5协议,随后被删除。



英特尔从2011年开始,先后推出了5代雷电接口,雷电 5就是雷电接口的第五代。


从被删除照片中的海报我们可以看到“80G PHY 技术”的字样。那什么是80G PHY 技术呢?



首先我们得了解一下什么是PHY,PHY是连接链路层的设备到一个物理媒介,如光纤或铜缆线,它使接收器更容易恢复信号。



简单来说,就是英特尔正在开发用于 80Gbps传输速率连接的物理层。雷电 4的传输速率为 40Gbps,而雷电5 是雷电 4 带宽的两倍。



保持USB Type-C接口



海报上的文字同时也表明,雷电 5将保持原来的USB Type-C接口。

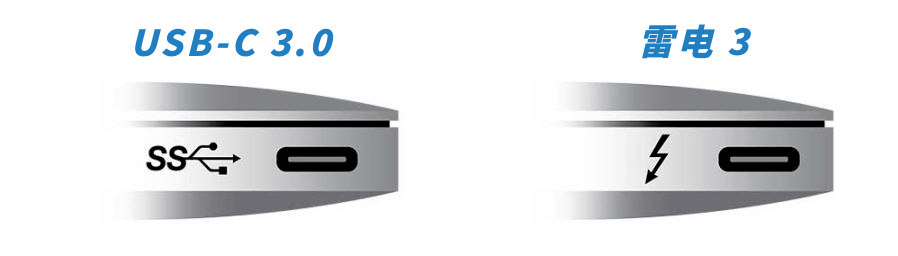

像我们经常说的USB接口就是指符合USB标准的接口,USB是一种标准,不是某一类接口或接口名称。Type-C就是USB接口类型中的其中一种。



USB Type-C作为电子产品常见的接口标准,在形态上几乎看不出区别。但是一般USB Type-C接口,它可能采用的是USB 3.0/3.1传输协议,也可能是雷电4传输协议。


PAM-3调制技术



在泄露的照片中,还表明PHY将采用新的PAM-3调制技术。这说明为了在雷电5上实现更高的带宽,将使用PAM-3。



从本质上来说,在USB、PCIe等协议中,主要使用两种调制技术,那就是——NRZ和PAM4。

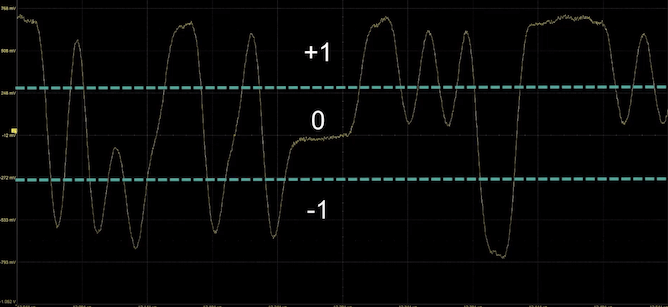

而PAM-3 是一种数据线可以携带 -1、0 或 +1 的技术。系统是将两个 PAM-3 传输合并为 3 位数据信号,例如 000 是 -1,然后是 -1。

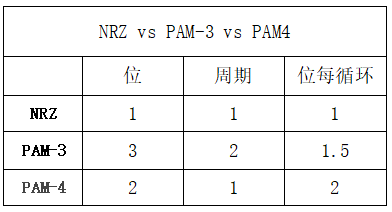

PAM-3 的数据传输速率位于 NRZ 和 PAM-4 的中间。在这种情况下,采用PAM-3 是为了实现更高的带宽,而无需受 PAM-4 额外限制。



泄露的照片中还表明测试芯片为台积电6nm,对于泄露的技术信息很少,但可以看出雷电5可能会在视频传输等性能方面有所升级。


总之,就目前泄露的信息来看,雷电5协议采用的技术都是为了实现更高的带宽。


所以大家的电脑接口都是什么类型的接口呢?
