机箱风扇接口是什么样?插在哪里?

在组建主机的时候,你知道机箱风扇接口应该插在哪里?机箱风扇接口常见的种类有3种,不同类别的接口插在不同的地方。本文为你总结了机箱风扇接口的种类已经应该插在哪里。

机箱风扇接口是电脑机箱中关键的硬件元件之一,它负责调控风扇的速度、提供散热以保持硬件温度在安全范围内。了解不同类型的风扇接口以及如何有效地利用它们,对于电脑性能和硬件寿命至关重要。

机箱风扇接口的种类

下面是为大家总结的4种常见的机箱风扇接口类型:

  • 3引脚(3Pin)风扇接口:这是一种较早的接口类型,通常包括风扇的电源线、地线和风速传感线。3引脚风扇可以通过主板上的风速控制功能来调整转速。

  • 4引脚(4Pin)PWM风扇接口:PWM(脉冲宽度调制)风扇接口具有额外的PWM线,允许主板根据需要精确地控制风扇的转速。这种接口通常提供更好的风扇控制能力。

  • SATA或MOLEX电源接口:某些风扇不连接到主板,而是通过SATA或MOLEX电源接口供电,通常无法进行风速控制。

在了解了机箱风扇接口类型之后,机箱风扇接口插哪里呢?

机箱风扇接口插在哪里

机箱风扇插在主板哪个接口?在主板上有着机箱风扇的接口,不论是3pin的接口还是4pin的主板都预留了机箱风扇接口。我们只需要找准位置就可以将接口插入。

如果是3pin接口的机箱风扇

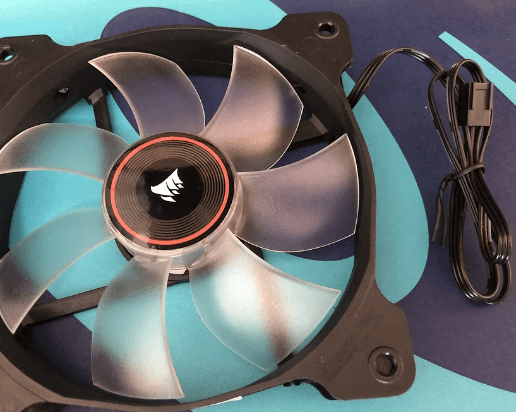

3Pin接口风扇

我们只需要找到主板上旁边标识着FAN字符的3孔接口,那就是机箱风扇的接口。3Pin接口是没有PWM调节风扇转速的,所以在购买的时候根据你的需求去选择风扇的接口类型。

机箱风扇接口

4Pin接口的风扇同样也是如此,找到主板上的4孔接口插入就行。

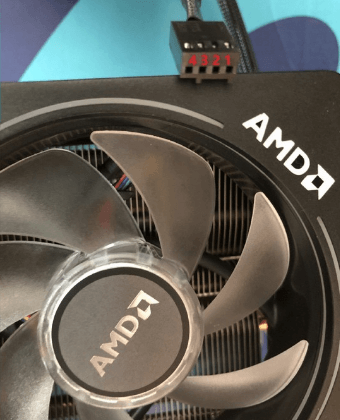

4Pin接口风扇

机箱风扇接口的功能

机箱风扇接口不仅仅只是用来提供电源,它还有着其他功能:

  • 风速控制:对于支持PWM的4引脚接口,主板可以通过调整PWM信号来精确控制风扇的转速,以满足散热需求。

  • 温度传感器:一些主板提供温度传感器接口,可以连接到机箱内的温度传感器,以监测温度并相应地调整风扇速度。

  • 故障检测:主板可以检测到风扇是否正常工作,如果发现故障,会发出警报或采取保护措施,以避免硬件过热。

机箱风扇接口在电脑性能和硬件寿命方面扮演着关键角色。了解不同类型的接口以及如何最大程度地利用它们,可以帮助用户有效地管理散热和风扇控制,确保电脑始终处于良好的工作状态。正确选择和配置机箱风扇接口有助于提高电脑的性能、稳定性和可靠性。

结论

机箱风扇接口类型不同,它的接口插入的地方也不同,了解清楚接口类型才能更好的选择机箱风扇。
