英特尔历代CPU发布时间，历代酷睿架构分享。真可谓是年年都有新产品……

作为市面上个人电脑和CPU的主要供应商，数十年来，其CPU产品线也经历了多次的变革和创新。本文就来聊聊英特尔历代CPU发布时间以及历代酷睿架构及特点。

英特尔历代CPU发布时间

酷睿系列最早于2006年开始发售，旨在取代当时面向中高端市场的奔腾系列处理器，“挤牙膏”的时代由此开始。以下是历代酷睿发布时间和插槽标准：

早前产品

  • 2006年1月：酷睿 Solo、酷睿 Duo （P6 微架构的增强版本， Core 微架构的前身），插槽 BGA479、FC-PGA478，65nm工艺；

  • 2006年7月~2007年9月：酷睿 2 移动及桌面（core 微架构），包含Core 2 Solo（单核）、Core 2 Duo（双核）、Core 2 Quad（四核）、Core 2 Extreme（可超频）；早期 65nm，后期升级到45nm（插槽比较多，这里不再罗列）。

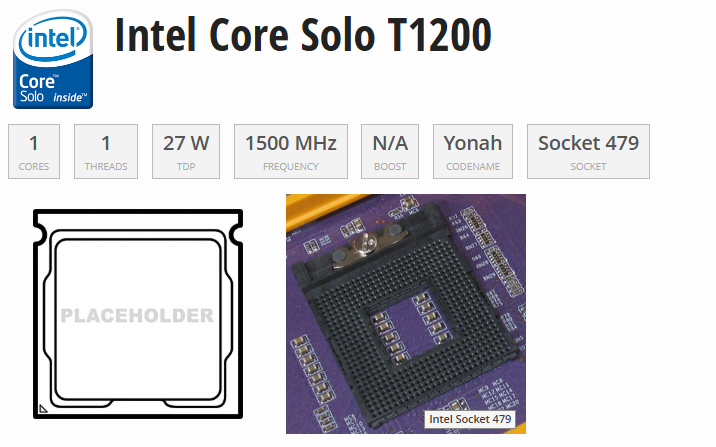

早期产品

Core i 系列

  • 2008年~2010年：第一代酷睿i系列，包括i3（2010）、i5（2009）、i7（2008），LGA1156；

  • 2011年：第二代， LGA1155；

  • 2012年：第三代，LGA1155；

  • 2013年：第四代，LGA1150；

  • 2015年：第五代，无桌面端；

  • 2015年：第六代，LGA1151；

  • 2017年：第七代，LGA1151；

  • 2017年：第八代，首次推出的i9，LGA1151；

  • 2019年：第九代，包括i3、i5、i7、 i9，LGA1151；

  • 2020年：第十代，LGA1200；

  • 2021年：第十一代，没有推出桌面版的i3，LGA1200；

  • 2021年：第十二代，LGA1700；

  • 2022年：第十三代，LGA1700；

  • 2023年：第十四代，LGA1700；

  • 2023年12月： Core Ultra Meteor Lake-U/H 移动系列，即酷睿 Ultra 5/7/9 1xxH（如酷睿 Ultra 9 185H）以及酷睿 Ultra 5/7 1xxU（如酷睿 Ultra 7 165U）；

  • 2024年1月： Core Raptor Lake-U Refresh 移动系列，即酷睿 3/5/7 1xxU，如酷睿 7 150U；

  • 2024年9月： Lunar Lake ，即酷睿 Ultra 200V系列，如酷睿 Ultra 7 268V；

  • 2024年10月：Arrow Lake-S，即酷睿 Ultra 200S系列，如酷睿 Ultra 9 285K。

以上英特尔历代CPU发布时间统计截止2024年12月，以下是关于历代酷睿架构的分享。

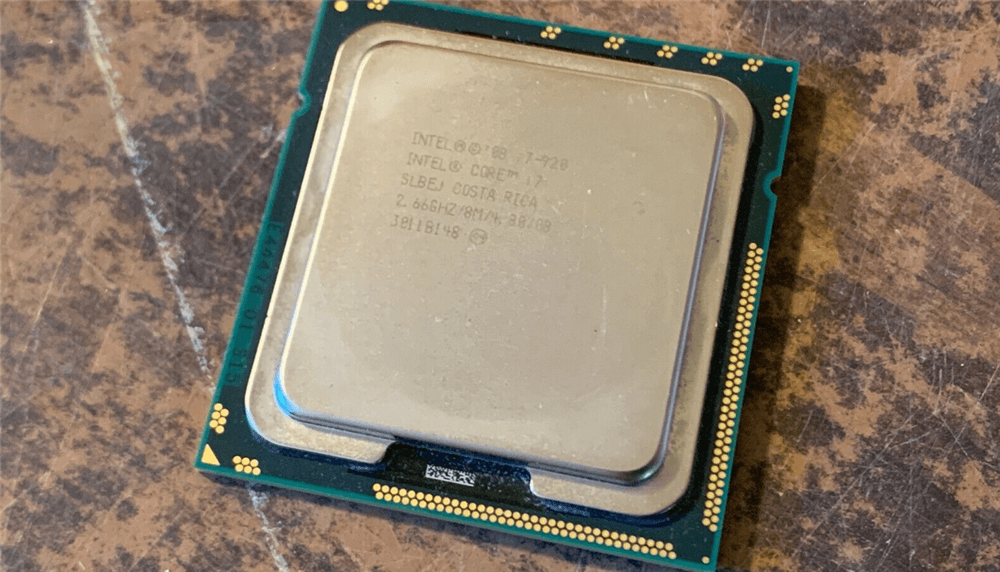

2010年（首代酷睿）

历代酷睿架构

注意：这里不再说明早期产品，仅对酷睿 i 系列进行特征说明。

  • 1代酷睿：Nehalem微架构，过渡性的升级，制程工艺从45纳米缩小到32纳米；将集显转移到处理器内部，同时增加了AES指令集。

  • 2代酷睿：Sandy Bridge架构，基于 Westmere微架构的革命性升级，采用了环形总线结构和第二代动态加速技术；增加了AVX指令集，提高了浮点运算的速度（22纳米时代开启）。

  • 3代酷睿：Sandy Bridge架构，（Ivy Bridge 挤牙膏），过渡性升级，32纳米到22纳米；HD Graphics升级到HD Graphics 2500/4000；增加了PCI Express 3.0接口。

  • 4代酷睿：Haswell架构，重新设计了CPU核心结构和集成显卡结构；采用了全新的芯片组平台；第四代动态加速技术；增加了FMA3、BMI1/2、TSX等指令集。

  • 5代酷睿：Haswell架构，（ Broadwell 挤牙膏 ），过渡性的升级，22纳米缩小到14纳米；将集成显卡IGP升级到HD Graphics 5300/5500/6000或Iris Graphics 6100/6200；增加了L4缓存。

  • 6代酷睿：Skylake架构（该架构一致沿用到第十代酷睿），再次重新设计了CPU核心结构和集成显卡结构；采用了第五代动态加速技术；增加了AVX-512、SHA等指令集。

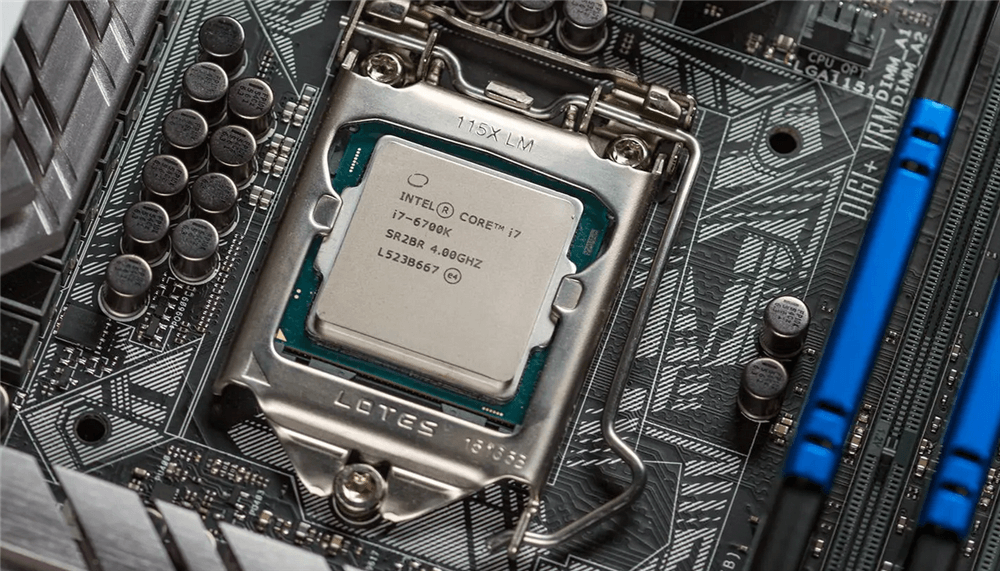

2015年（六代酷睿）

  • 7代酷睿：代号Kaby Lake，优化了制程工艺，提高了效率和稳定性；集显升级到UHD Graphics，支持4K分辨率和HDR显等；增加了对HEVC、VP9等视频编码格式的硬件解码支持。

  • 8代酷睿：代号Coffee Lake，增加了核心数量，从最多四核八线程扩展到最多八核十六线程；增加了缓存容量和PCI Express通道数量。

  • 9代酷睿：代号Coffee Lake Refresh，进一步增加了核心数量，扩展到最多十八核三十六线程；增加了缓存容量，提高了缓存命中率；优化了制程工艺，提高了效率和稳定性。

  • 10代酷睿：代号Comet Lake，进一步增加了核心数量，扩展到二十四核四十八线程；优化了制程工艺；增加了对Wi-Fi 6和Thunderbolt 3等新型设备的支持。

  • 11代酷睿：Cypress Cove架构，代号Rocket Lake，重新设计了CPU核心结构；并重新设计了集成显卡（IGP）结构，采用了Xe-LP图形核心；增加了DL Boost技术，提高了深度学习和人工智能的处理速度。

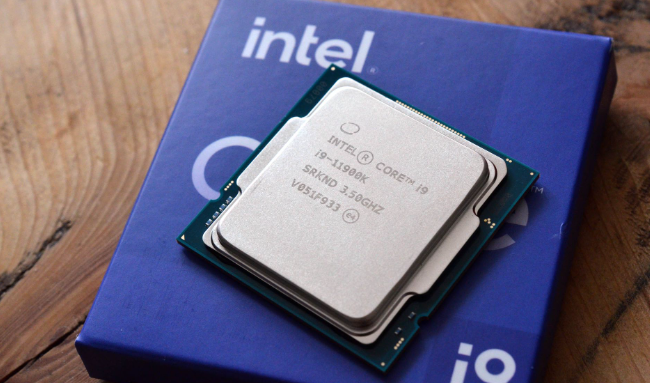

11代酷睿 11900K

  • 12代酷睿：Alder Lake架构，Goldden Cove+Gracemont混合架构（大小核），代号，采用了混合架构，将高性能核心和高效能核心集成在同一个芯片上；制程工艺也从14纳米升级到10纳米；集显升级到Xe-HPG；支持DDR5内存、PCI Express 5.0接口等新型设备。

  • 13代酷睿：整体沿用12代架构，代号Raptor Lake，工艺升级到7nm（Intel 7），13代相比12代无疑是挤牙膏的一代，在核心数和线程数以及缓存容量上有所增加，对D5支持更好。

  • 14代酷睿：继续沿用之前的大小核设计，代号Raptor Lake Refresh，算是基于13代的“小改款”，俗称的挤牙膏之作，最后一代传统酷睿。

  • 1代Core Ultra：采用全新命名方式的第一代Core Ultra，仍旧采用P+E的大小核设计，intel 4 工艺。代号Meteor Lake-U，Meteor Lake-H，首代仅有移动U。

  • 2代Core Ultra ：酷睿 Ultra 200V（Lunar Lake）前代Meteor Lake-U的继任者，多搭载于轻薄本，采用台积电N3B工艺，首次搭载Xe2核显，能效表现优秀；酷睿 Ultra 200S（Arrow Lake-S），即大家所说的所说的 15 代桌面酷睿处理器，同样采用N3B工艺，能效提升明显，但性能倒吸牙膏。

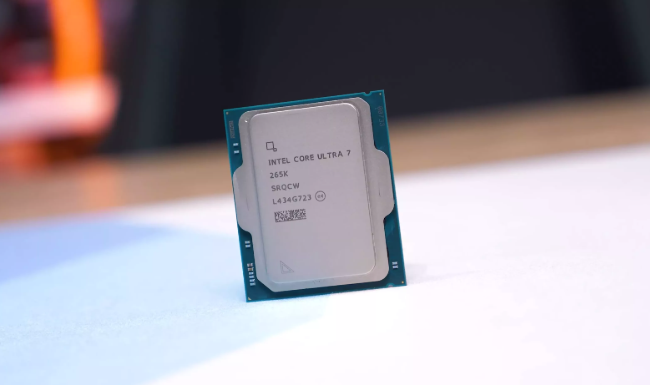

Core Ultra 7 265K.png

结论

以上就是关于英特尔历代CPU发布时间以及历代酷睿架构的全部分享了。不得不说，蓝厂在这些年挤牙膏的过渡产品实在是不少，要不是近些年代AMD迎头赶上，不知会不会如今还在挤牙膏。
